精確性、可靠性、分辨率

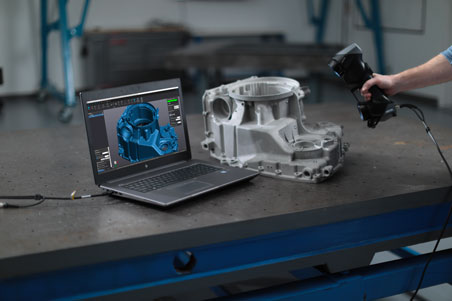

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且依可以確保掃描精確、高質量。

•  精度

          0.025 mm

• 體積精度

         0.020 + 0.040 mm/m

• 驗收測試依據：

         VDI/VDE 2634 第3部分

         ISO 17025 認證實驗室

• 細節高分辨率

便攜性

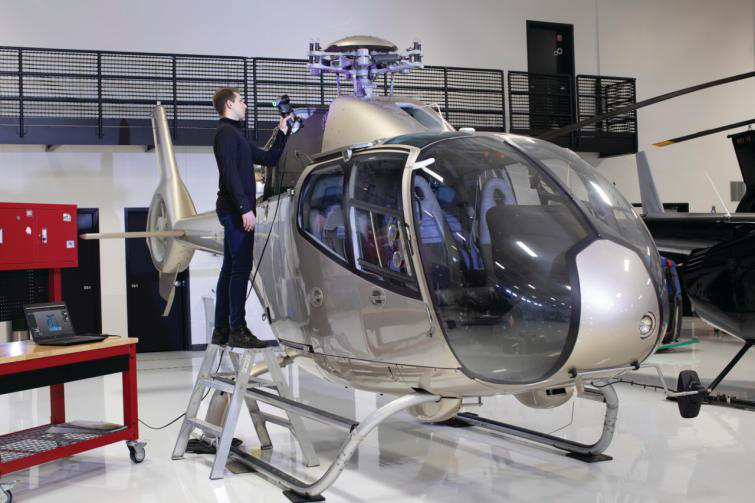

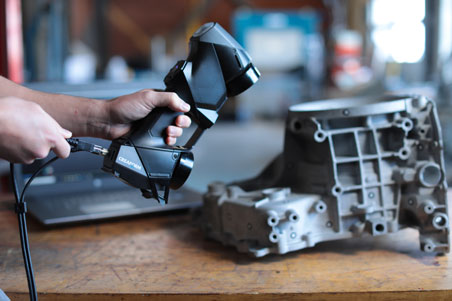

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部 跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下使用，性能不會受到影響。

• 輕量

         0.94 kg

• 自定位和動態參考

• 可裝入手提箱

• 將其帶到任何所需的地方

更快的 3D 掃描流程

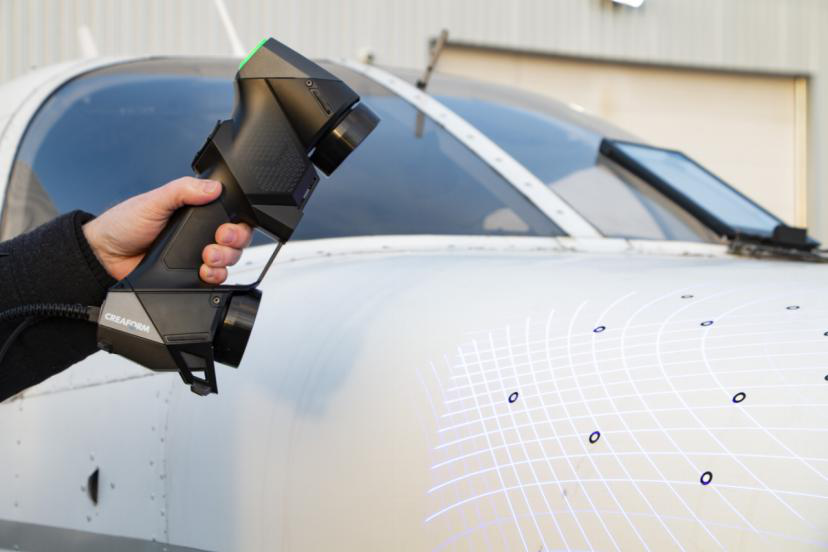

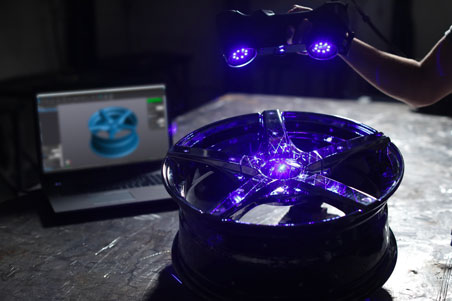

HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

• 直接可用的文件
• 高測量速率

         高達 1,300,000 次測量/秒

• 11條激光十字線，掃描區域廣
• 快速安裝

         安裝運行可在2分鐘內完成。

HandySCAN BLACK

HandySCAN BLACK | Elite

精度

0.035mm

0.025mm

體積精度(基于部件尺寸)

0.020 mm + 0.060 mm/m

0.020 mm + 0.040 mm/m

體積精度(采用 MaxSHOT Next l Elite

0.020 mm + 0.015 mm/m

測量速率

800,000 次測量/秒

1,300,000 次測量/秒

光源

7 條藍色激光十字線

11 條藍色激光十字線

激光類別

2M(對人眼安全)

掃描區域

310 x 350 mm

基準距

300 mm

景深

250 mm

部件尺寸范圍(推薦)

0.05–4 m

軟件

VXelements

輸出格式

.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

兼容軟件

3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4),New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo),Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)

重量

0.94 kg

尺寸(長x寬x高)

142 x 79 x 288 mm

連接標準

1 X USB 3.0

操作溫度范圍

5–40 °C

操作濕度范圍(非冷凝)

10–90%

認證

符合EC標準(Electromagnetic Compatibility Directive, Low Voltage Directive),可與充電電池(如果適用)、IP50 WEEE 兼容

專利

CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X
